GV40-4-A 比例溢流閥用電磁鐵
產品簡介
用途：本系列產品是一種機電轉換裝置。在額定行程及額定電流范圍內，其輸出力與輸入信號成比例。與比例控制放大器配套使用，可對電液比例閥的閥芯位置進行精確控制。它適用于先導式比例溢流閥、比例減壓閥及電液比例復合閥(PQ閥)等多種電液比例閥。具有較高的重復精度和良好的線性增益。主要技術參數型號GV40-4-A額定行程 (mm)3全行程 (mm)3.2額定電流 (A)0.8額定吸力 (N)48電阻/20℃
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
本系列產品是一種機電轉換裝置。在額定行程及額定電流范圍內，其輸出力與輸入信號成比例。與比例控制放大器配套使用，可對電液比例閥的閥芯位置進行精確控制。它適用于先導式比例溢流閥、比例減壓閥及電液比例復合閥(PQ閥)等多種電液比例閥。具有較高的重復精度和良好的線性增益。
主要技術參數
型號 | GV40-4-A |
額定行程 (mm) | 3 |
全行程 (mm) | 3.2 |
額定電流 (A) | 0.8 |
額定吸力 (N) | 48 |
電阻/20℃ (Ω) | 10 |
力滯環 (%) | ≤2 |
電流滯環 (%) | ≤2 |
通電率 (%) | 100 |
重復精度 (%) | ≤1 |
承受靜態油壓 (MPa) | 21 |
耐熱等級 | F |
* 處參數可根據實際應用訂做。
正常工作條件
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 外殼防護等級為IP65。

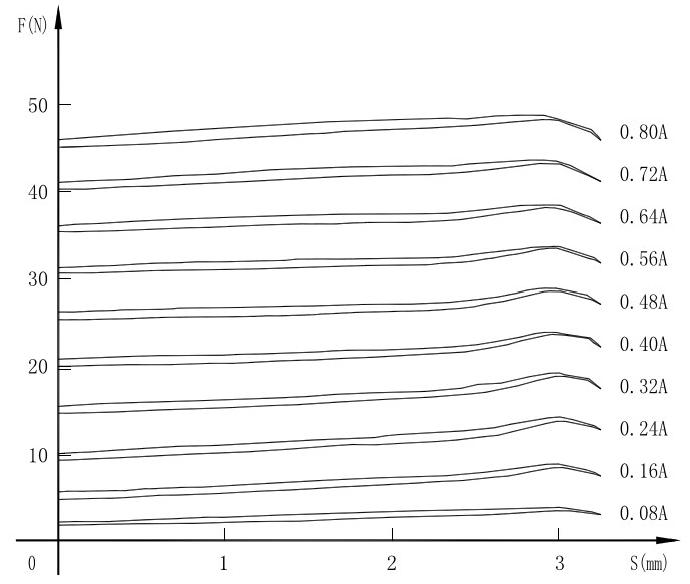

穩態行程-力特性曲線
位移(mm)

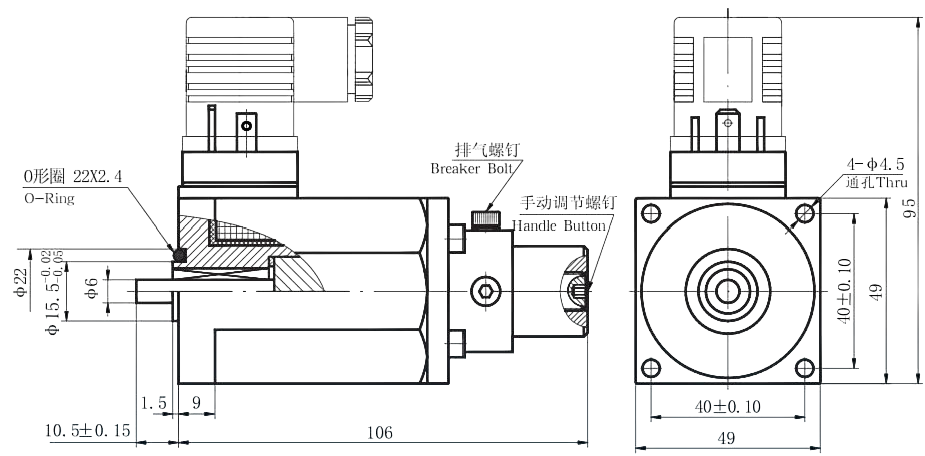

外形及安裝尺寸
使用注意事項
● 安裝位置
排氣孔務必裝在上方。
● 排氣
為進行穩定的控制，請排凈電磁鐵內的空氣，使電磁鐵腔內充滿油。
排氣時，請緩緩松開電磁鐵端部的排氣螺釘。注意防止油液噴濺。
● 手動調節螺釘
在初期調整或因電氣故障使電磁鐵沒有輸入電流時，可轉動手動調節螺釘，臨時設定閥的壓力或流量。正常使用時請務必 使手動調節螺釘返回原位。
樣本說明
● 對超出本樣本要求的應用場合，請詢問本公司。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
