用途：

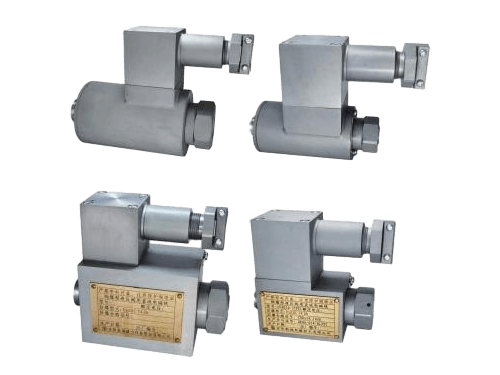

隔爆型液壓閥用電磁鐵可用于含爆炸性氣體的場所或環境中。礦用隔爆型Ex db I Mb 用于煤礦井下環境，隔爆型Ex db IC T4 Gb 用于石油化工等工廠地面場所。電磁鐵采用交流或直流電源供電，可配套力士樂型、油研型等六/十通方向電磁換向閥。
主要技術參數
型號 | DTBZ12-37FYC | DTBZ12-90FYC | DTBZ10-37FYC | DTBZ10-90FYC | DTBZ9-37FYC | DTBZ9-90FYC |
電壓規格 (V) | DC12V/24V/36V/110V、 AC127V/220V | DC12V/24V/ 36V/110V AC127V/220V | DC12V/24V/ 36V、AC36V/ 127V/220V | DC12V/24V/ 36V、AC36V/ 127V/220V | DC12V/24V/36V/110V、 AC127V/220V | DC12V/24V/36V/110V、 AC127V/220V |
額定吸力 (N) | ≥37 | ≥90 | ≥37 | ≥90 | ≥37 | ≥90 |
額定行程 (mm) | 2.8 | 4 | 2.8 | 4 | 2.8 | 4 |
全行程 (mm) | ≥6 | ≥9 | ≥6 | ≥9 | ≥6 | ≥9 |
消耗功率 (W) | 16.5 | 18 | 22 | 22 | 16.5 | 18 |
承受油壓 (MPa) | 21 | 21 | 21 | 21 | 21 | 21 |
操作頻率 (T/h) | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 |
行程-力特性曲線

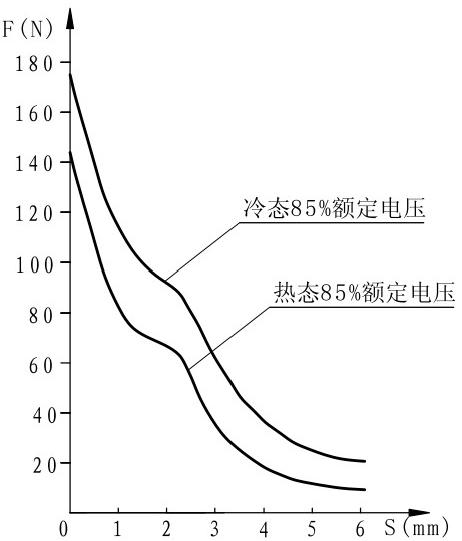

DTBZ12-37FYC、DTBZ9-37FYC、DTBZ10-37FYC

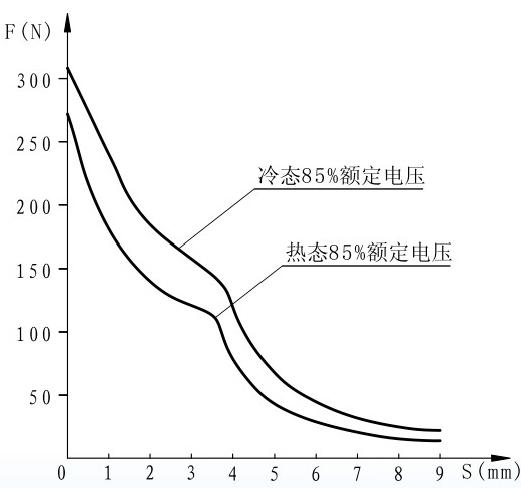

DTBZ12-90FYC、DTBZ9-90FYC、DTBZ10-90FYC

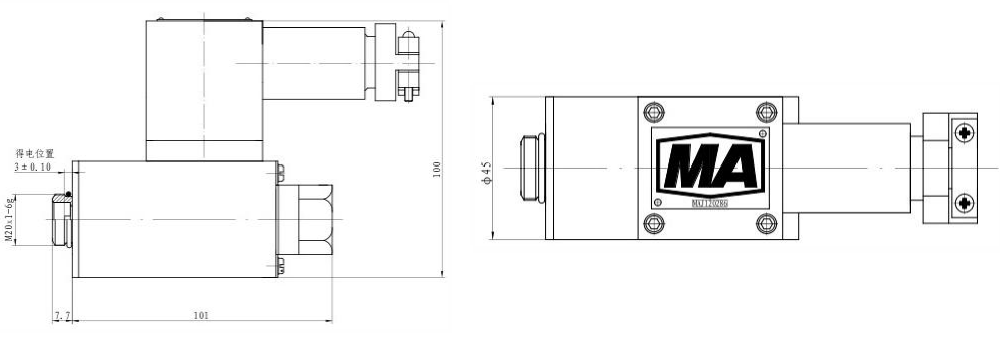

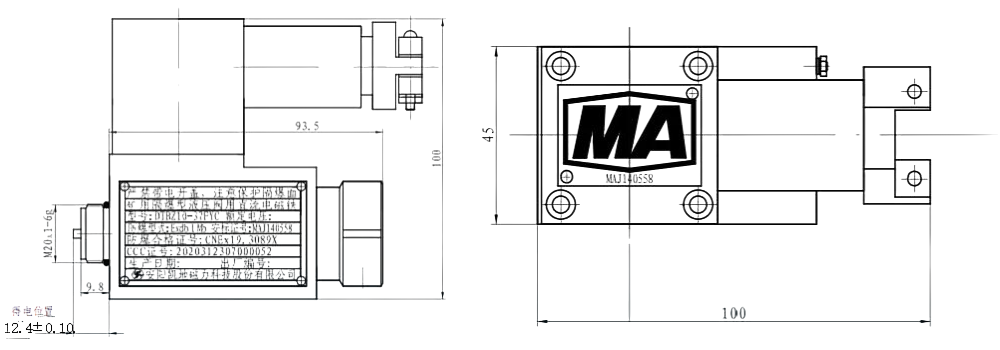

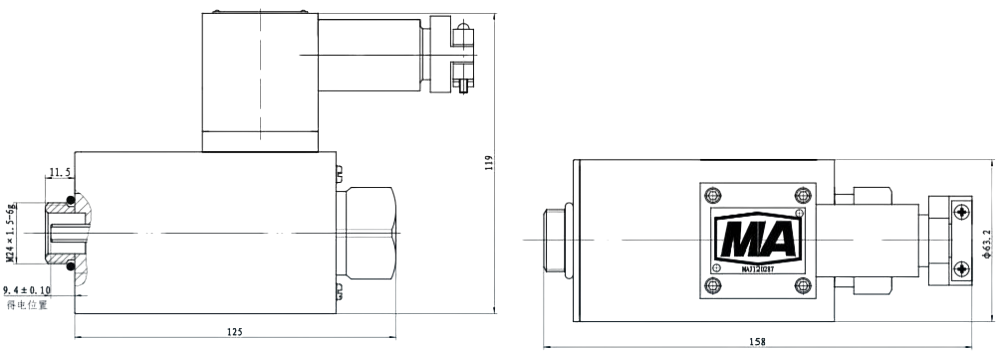

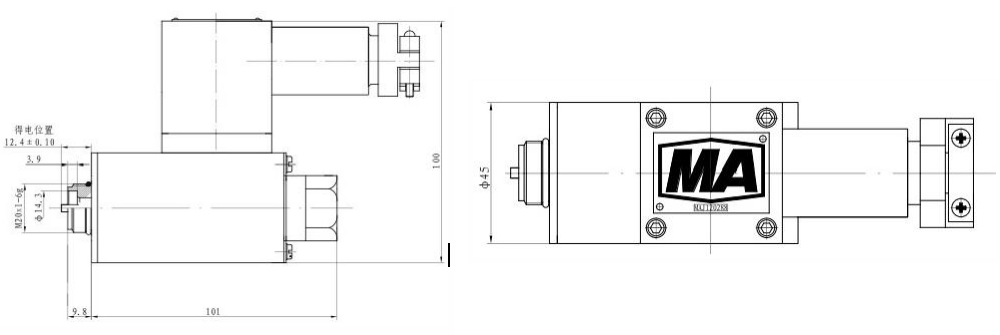

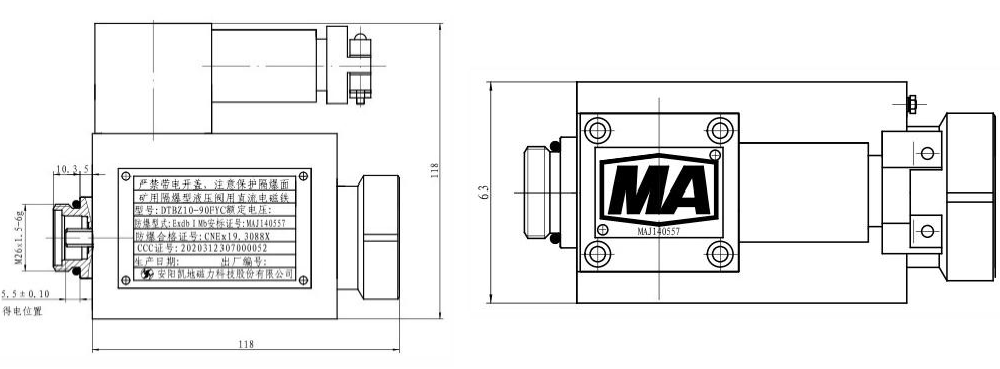

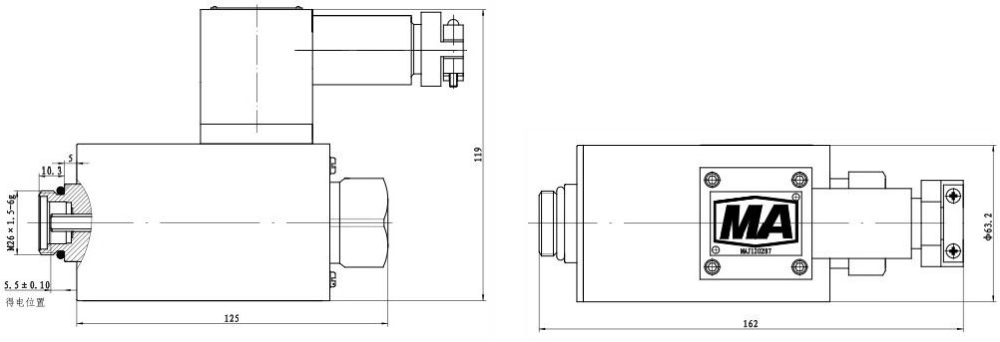

外形及安裝尺寸
DTBZ12-37FYC
DTBZ9-37FYC
DTBZ10-37FYC
DTBZ10-90FYC
DTBZ12-90FYC
DTBZ9-90FYC
使用注意事項
● 電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩\推手動推桿，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
● 電磁鐵線圈與磁芯管配合的接觸面及接線罩殼配合的部位為隔爆面，務必不要磕碰損傷，如有損壞則需更換相應的部件。
● 電磁鐵安裝電纜使用符合國標GB12972的φ10mm防爆三芯電纜，并注意進行接地保護。
樣本說明
● 如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的聯結尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。
● 特性曲線僅供參考。
