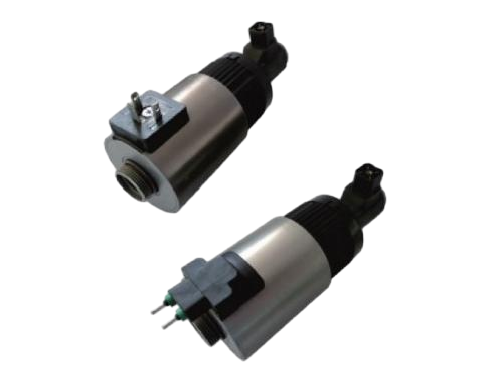

用途：
本系列產品應用于電液比例控制系統中，與比例控制放大器配套使用，共同控制力士樂(REXROTH)型十通徑螺紋比例閥。在額定行程及額定電流范圍內，其輸出力與輸入電流成比例，通過內置反力彈簧，改變了輸出力的特性，使系統輸出壓力更加穩定。輸入電流在額定范圍內的無級調節，可實現液壓系統執行機構在額定范圍內的無級調速和遠距離控制。
GP63 系列主要技術參數
型號 | GP63-S-A | GP63-S-B | GP63-S-C | GP63-S-D |
額定電流 (A) | 3.3 | 2.6 | 2.5 | 3.3 |
常態電阻20℃ (Ω) | 2 | 4.1 | 3.7 | 2 |
額定吸力 (N) | 170 | 170 | 160 | 170 |
額定行程 (mm) | 4 | 4 | 4 | 4 |
全行程 (mm) | ≥8 | ≥9 | ≥9 | ≥8 |
力滯環 (%) | ≤5 | ≤5 | ≤5 | ≤5 |
電流滯環 (%) | ≤3 | ≤3 | ≤3 | ≤3 |
重復精度 (%) | ≤1 | ≤1 | ≤1 | ≤1 |
承受靜態油壓 (MPa) | 21 | 21 | 21 | 21 |
工作油溫 (℃) | -20～+70 | -20～+70 | -20～+70 | -20～+70 |
外殼防護等級 | IP65 | IP65 | IP65 | IP65 |
電源聯結方式 | 插頭式 | 接線盒式 | ||
帶位移傳感器螺紋比例電磁鐵主要技術參數
型號 | GP63-S-BIW | GP63-S-CIW |
額定電流 (A) | 2.6 | 2.5 |
常態電阻20℃ (Ω) | 4.1 | 3.7 |
額定吸力 (N) | 170 | 160 |
額定行程 (mm) | 4 | 4 |
全行程 (mm) | ≥9 | ≥9 |
力滯環 (%) | ≤5 | ≤5 |
電流滯環 (%) | ≤3 | ≤3 |
重復精度 (%) | ≤1 | ≤1 |
承受靜態油壓 (MPa) | 21 | 21 |
工作油溫 (℃) | -20～+70 | -20～+70 |
外殼防護等級 | IP65 | IP65 |
電源聯結方式 | 插頭式 | 接線盒式 |

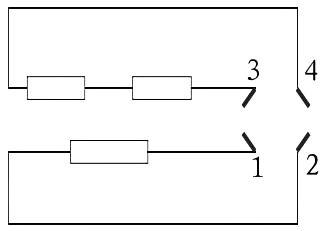

傳感器插頭連線標記
外形及安裝尺寸

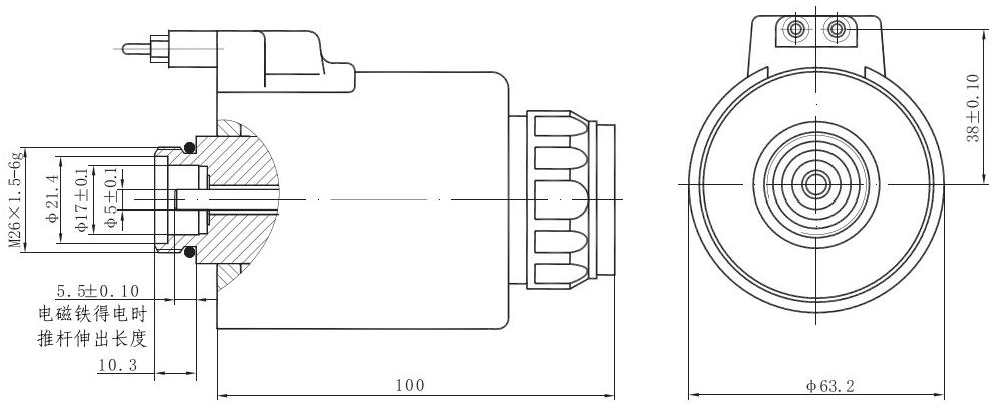

GP63接線盒式
GP63插頭式

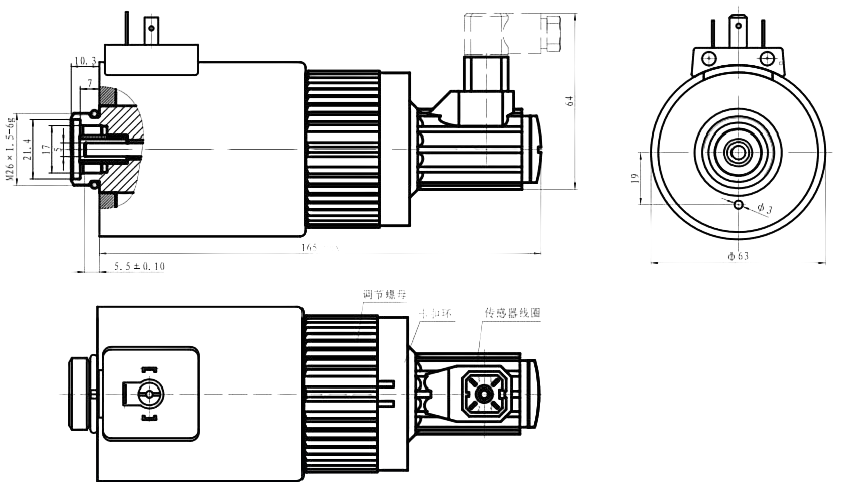

GP63系列帶反饋接線盒式

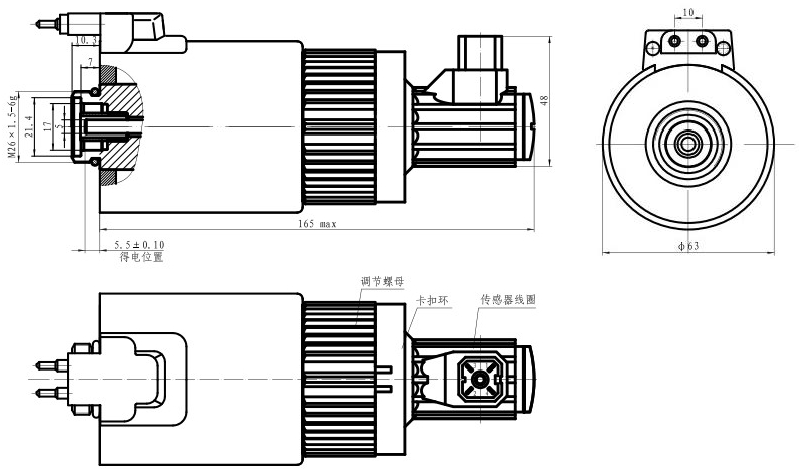

GP63系列帶反饋插頭式
使用注意事項
● 電氣控制系統與電磁鐵連接部分之間應設置過流保護，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 手動操作按鈕是供在安裝調試、維修或緊急情況下使用的。
樣本說明
● 如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的聯結尺寸、電源連接方式、推桿伸出長度可以根據要求調整。
