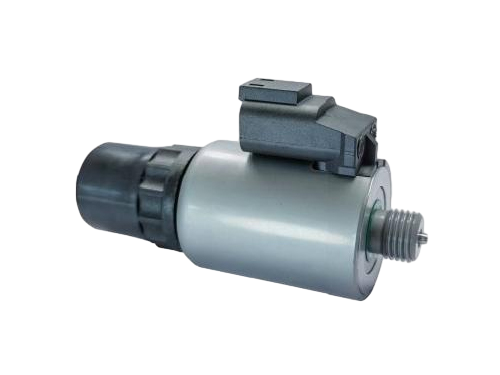

GP37-S-E 比例閥用電磁鐵
產品簡介
用途：本系列產品是一種機電轉換裝置，在直流12V/24V的電液比例控制系統中與比例控制放大器配套使用，共同作用于多款力士樂型比例液壓泵、液壓馬達。采用中心螺紋固定電磁鐵，更換電磁鐵線圈時無需拆卸液壓裝置，可任意方向安裝，電磁線圈絕緣等級為H級，可承受210bar壓力，防護等級IP67,IP69K,該型電磁鐵適用于工程環境。主要技術參數型號GP37-S-E適用環境溫度 (℃)-20~+70有效行程
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
本系列產品是一種機電轉換裝置，在直流12V/24V的電液比例控制系統中與比例控制放大器配套使用，共同作用于多款力士樂型比例液壓泵、液壓馬達。采用中心螺紋固定電磁鐵，更換電磁鐵線圈時無需拆卸液壓裝置，可任意方向安裝，電磁線圈絕緣等級為H級，可承受210bar壓力，防護等級IP67,IP69K,該型電磁鐵適用于工程環境。
主要技術參數
型號 | GP37-S-E | |
適用環境溫度 (℃) | -20~+70 | |
有效行程 (mm) | 2 | |
全行程 (mm) | 2.35±0.35 | |
建議使用行程范圍 (mm) | 0.5~1.5 | |
額定吸力 (N) | 42 | |
力滯環 (%) | ≤4 | |
電流滯環 (%) | ≤3 | |
重復精度 (%) | ≤1 | |
電源電壓 (V) | 12 | 24 |
額定電流 (A) | 1.2 | 0.6 |
額定電阻20℃ (Ω) | 5.5 | 22.7 |
額定功率 (W) | 8 | 8 |

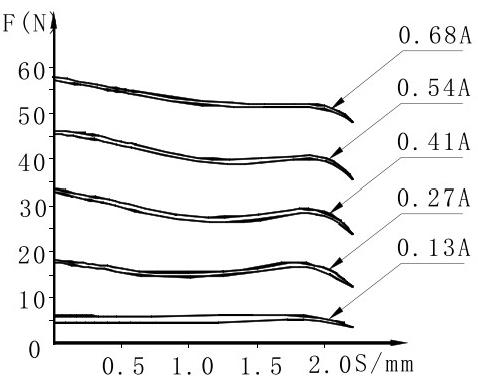

穩態行程-力特性曲線
24V 示例
位移(mm)
外形及安裝尺寸

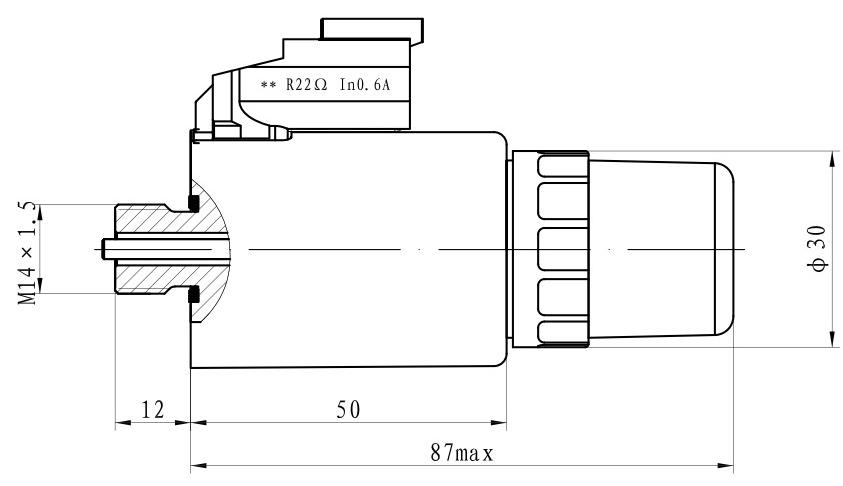

產品外形

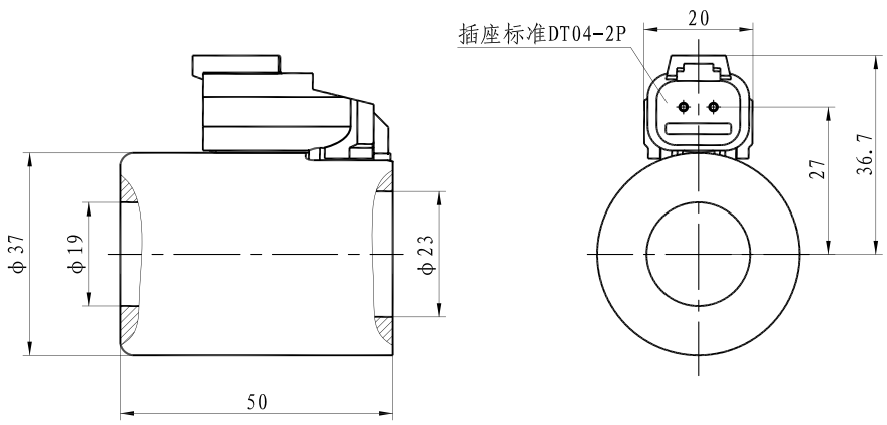

線圈外形

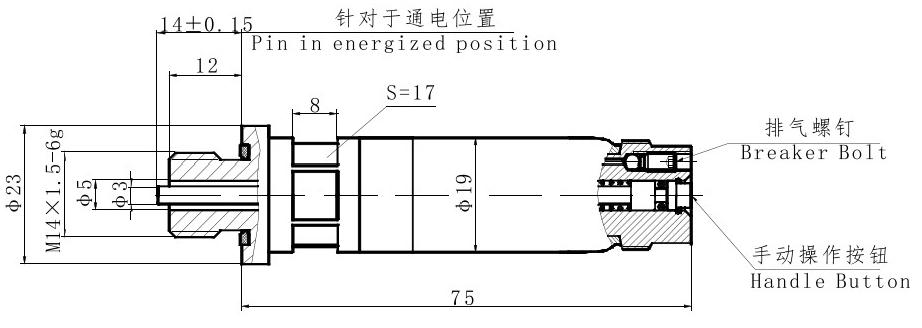

磁芯管外形
使用注意事項
● 電磁鐵插座標準：DT04-2P。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應用場合，請詢問本公司。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
