用途：
防水接頭類電磁鐵應用領域廣泛，外殼防護等級可達到IP67, 可用于工程機械液壓閥控制系統中；產品耐環境變化能力超強，可用于環境溫度為-40℃~+150℃的交變系統中；工作壽命更持久，產品可靠性更高，機械壽命可達2000萬次，電氣壽命可達1000萬次；采用環保鍍鋅工藝，耐鹽霧試驗能力可達72小時無白銹，144小時無紅銹，符合歐盟ROHS 出口產品要求；耐油壓交變能力超強可在4Hz, 額定油壓下承受交變載荷1000萬次。
正常工作條件
● 可任意方向安裝。
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 電源電壓的合理波動范圍為85%-110% (特殊要求可訂貨時提出)。
● 外殼防護等級為IP67。
主要技術參數
型號 | MFZ12-37YC(DT/AMP) | MFZ12-90YC(DT/AMP) |
額定電壓 (V) | 12142428 | 12142428 |
額定吸力 (N) | ≥37 | ≥90 |
額定行程 (mm) | 2.8 | 4 |
全行程 (mm) | ≥6.1 | ≥9 |
消耗功率 (W) | ≤30 | ≤36 |
承受油壓 (MPa) | 21 | 21 |
操作頻率 (T/h) | 12000 | 12000 |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 額定吸力(N) | 濕式 | DT/AMP |
MF | Z | 12 | 37/90 | YC | DT德馳接頭 AMP安普接頭 |

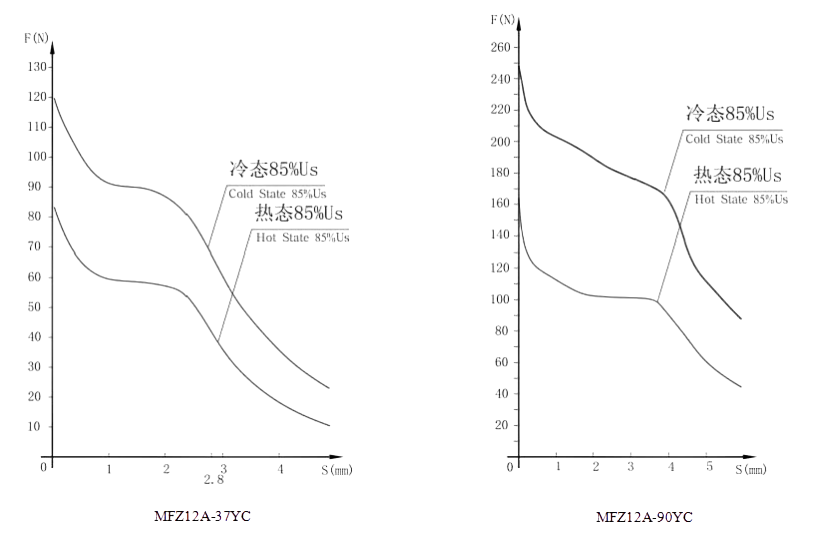

穩態行程-力特性曲線
外形及安裝尺寸

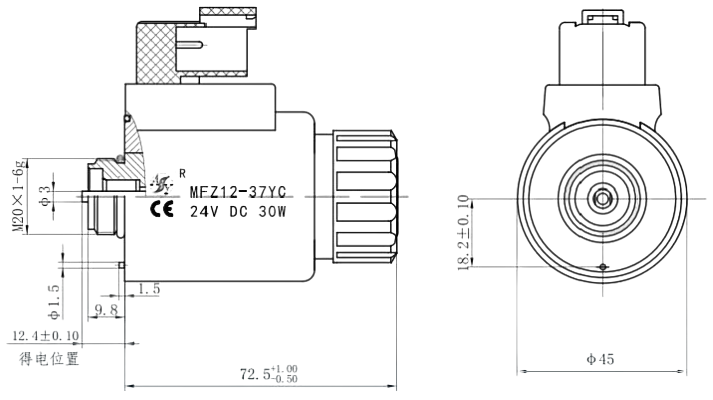

MFZ12-37YC(DT)

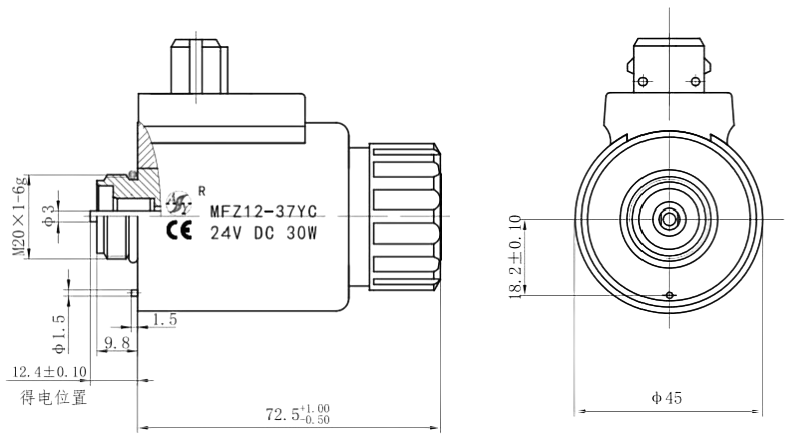

MFZ12-37YC(AMP)

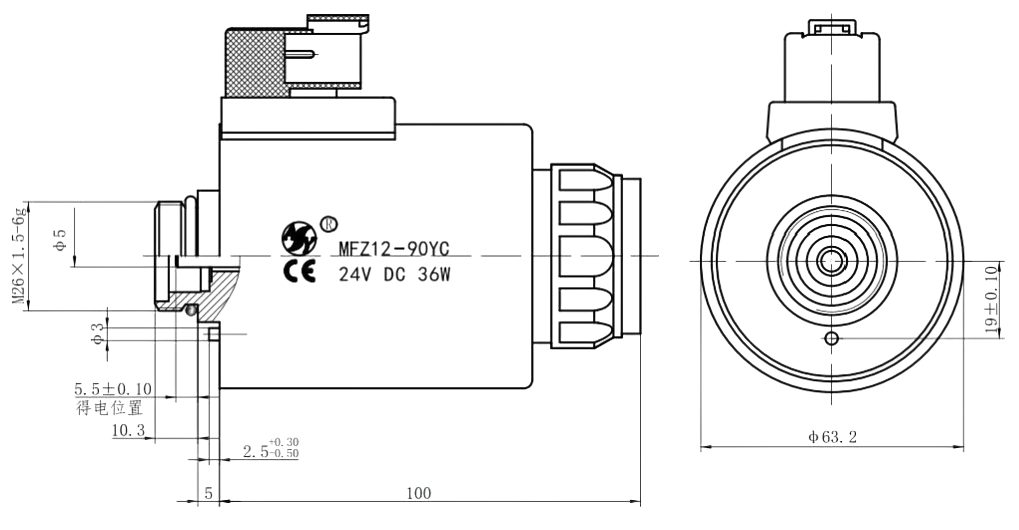

MFZ12-90YC(DT)

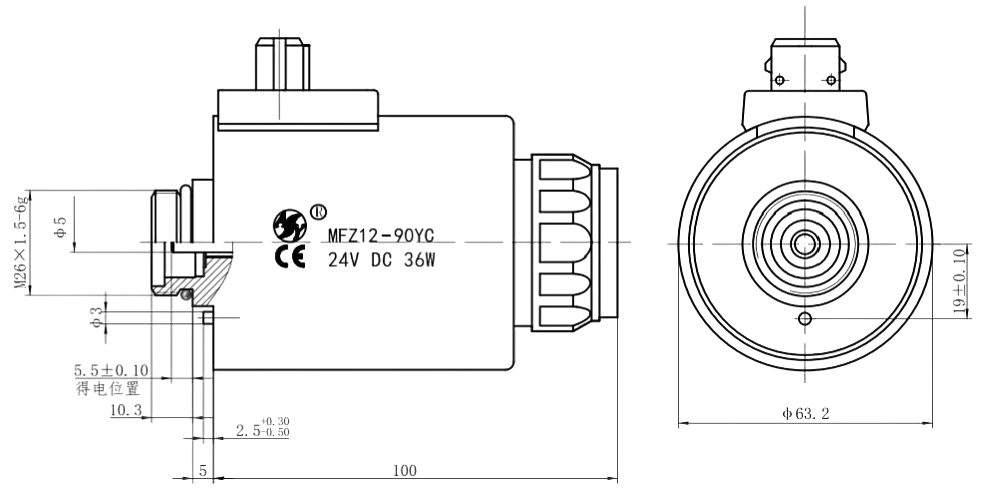

MFZ12-90YC(AMP)
使用注意事項
● 電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩推手動推桿，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
● 當雙向使用電磁鐵時， 一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工作。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免在非正常情況下，燒毀電磁鐵及您的電控元件。
樣本說明
● 如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的聯結尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。
● 特性曲線僅供參考。
