用途：
本系列電磁鐵適用于交流50Hz/60Hz電壓至380V的控制電路中，作為液壓電磁換向閥的動力元件。可配套于日本油研型(YUKEN) 六、十通徑螺紋聯結電磁換向閥。
正常工作條件
● 可任意方向安裝。
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 電源電壓的合理波動范圍為85%-110%(特殊要求可訂貨時提出)。
● 外殼防護等級為IP65。
主要技術參數
型號 | MFJ9A-26YC | MFJ9A-50YC | ||
額定電壓 (V) | 110/120 220/240 | 100200 | 110/120 220/240 | 100200 |
電源頻率 (Hz) | 50/60 | 60 | 50/60 | 60 |
額定吸力 (N) | 26 | 50 | ||
額定行程 (mm) | 3 | 4 | ||
全行程 (mm) | ≥6 | ≥8 | ||
承受靜態油壓 (MPa) | 16 | 16 | ||
起動伏安 (VA) | ≤188 | ≤336 | ||
吸持伏安 (VA) | ≤60 | ≤84 | ||
操作頻率 (T/h) | 12000 | 12000 | ||
訂貨代號
閥用電磁鐵 | 交流 | 設計序號 | 額定吸力(N) | 濕式 |
MF | J | 9A | 26/50 | YC |

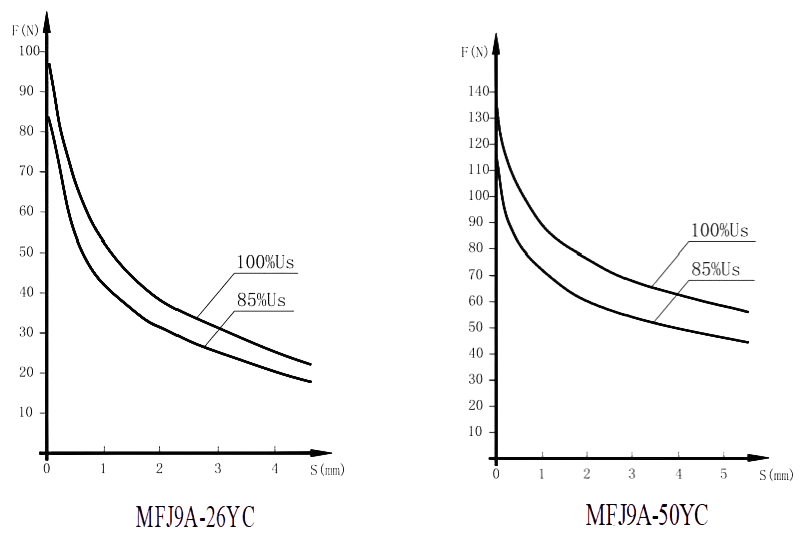

穩態行程-力特性曲線

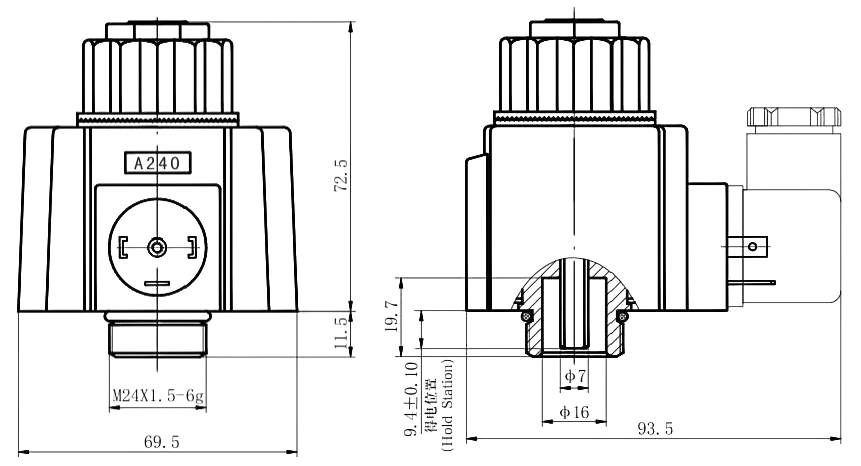

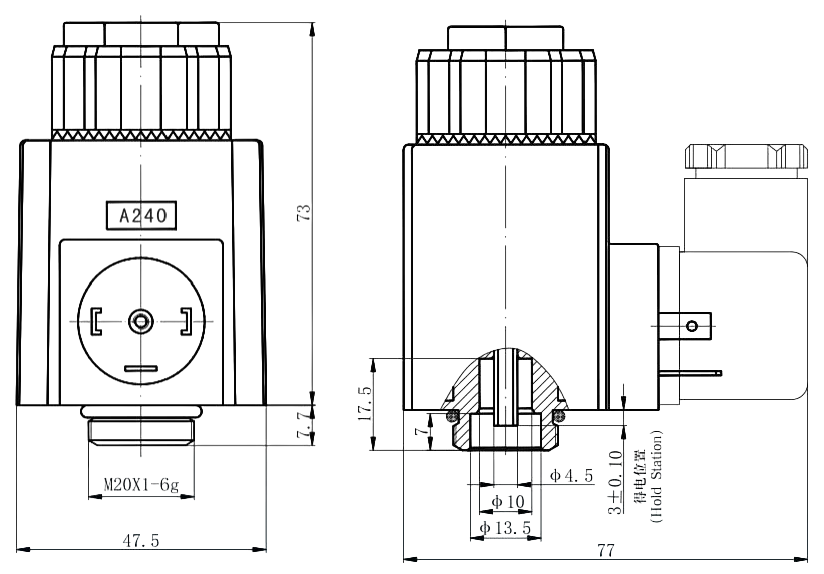

外形及安裝尺寸
MFJ9A-26YC
MFJ9A-50YC
使用注意事項
● 電磁鐵采用符合ISO4400標準的插座。有帶指示燈、不帶指示燈兩種規格，您可以根據需要進行選擇。帶指示燈插座的電壓規格必須與電磁鐵本體電壓規格相符。
● 電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩推手動推桿，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
● 當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁鐵非正常燒毀。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
樣本說明
● 如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的聯結尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
