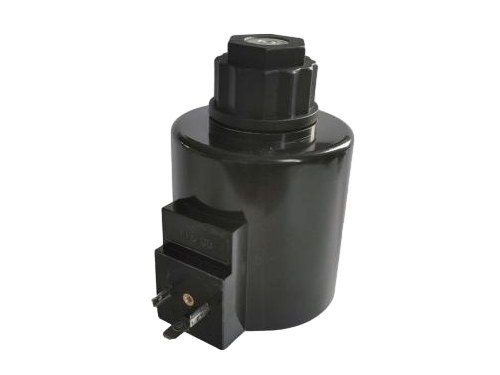

MFZ18A-55 YC 直流濕式閥用電磁鐵
產品簡介
用途：本系列電磁鐵適用于直流電源的控制電路中，作為液壓電磁換向閥的動力元件。可配套于日本油研(YUKEN)系列的十通螺紋聯接的電磁換向閥。正常工作條件● 可任意方向安裝。● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。● 電磁鐵適合長期工作制、斷續周期工作制。● 電源電壓的合理波動范圍為85%-110%(特殊要求可訂貨時提出)。● 外殼防護等級為IP65。主要技術參數
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
本系列電磁鐵適用于直流電源的控制電路中，作為液壓電磁換向閥的動力元件。可配套于日本油研(YUKEN)系列的十通螺紋聯接的電磁換向閥。
正常工作條件
● 可任意方向安裝。
● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。
● 電磁鐵適合長期工作制、斷續周期工作制。
● 電源電壓的合理波動范圍為85%-110%(特殊要求可訂貨時提出)。
● 外殼防護等級為IP65。
主要技術參數
型號 | MIFZ18A-55YC | |
額定電壓 (V) | 1224 | |
額定吸力 (N) | ≥55 | |
額定行程 (mm) | 4.2 | |
全行程 (mm) | ≥9 | |
消耗功率 (W) | 42 | |
承受油壓 (MPa) | 21 | |
操作頻率 (T/h) | 12000 | |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 額定吸力(N) | 濕式 |
MF | Z | 18A | 55 | YC |

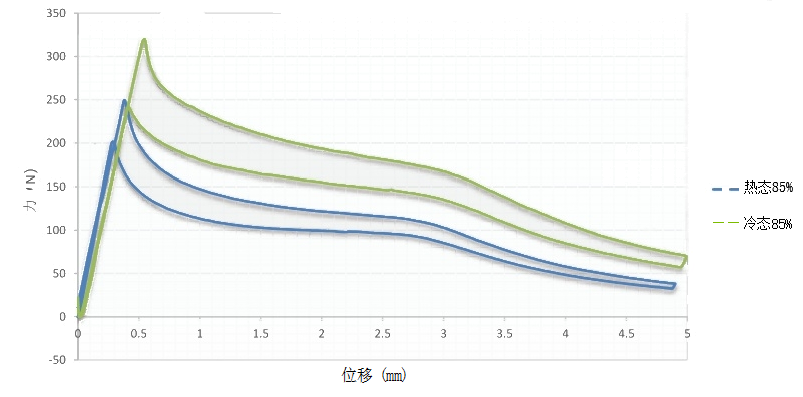

穩態行程-力特性曲線

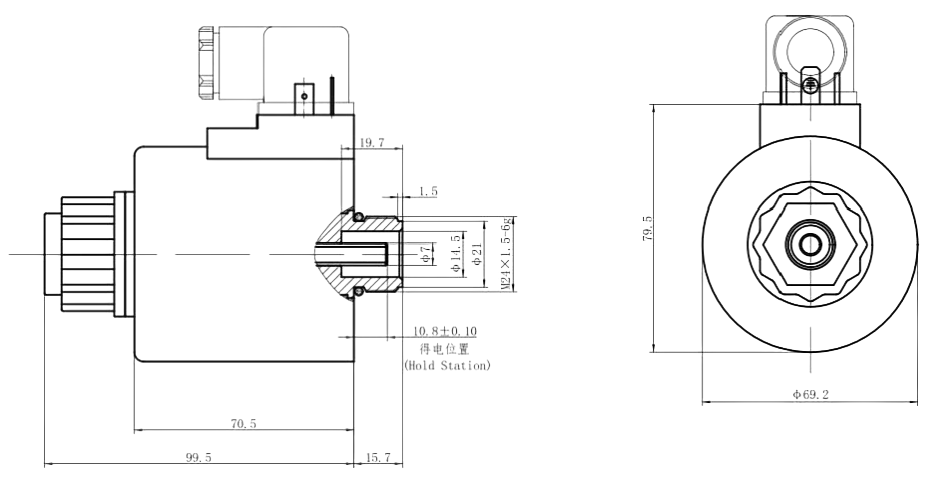

外形及安裝尺寸
MFZ18A-55YC
使用注意事項
● 電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩推手動推桿，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免在非正常情況下，燒毀電磁鐵及您的電控元件。
樣本說明
● 如顧客有不同的需要，在電磁鐵性能不變的情況下，電磁鐵與閥體的聯結尺寸、推桿伸出長度及工作電源電壓可以根據要求調整。
● 特性曲線僅供參考。
