GP37-3-A 比例閥用電磁鐵
產品簡介
用途：本系列產品是一種機電轉換裝置，在直流24V的電液比例控制系統中與比例控制放大器配套使用，可平行替代進口用于多款液壓泵、液壓馬達。可任意方向安裝，電磁線圈絕緣等級為H級，可承受210bar壓力，防護等級IP67，IP69K，該型電磁鐵適用于工程環境。主要技術參數型號GP37-3-A適用環境溫度 (℃)-20～+70有效行程 (mm)2全行程 (mm)2建議使用行程范圍 (mm)0.5～1.5額
全國服務熱線：
+86-372-2595077/2595078/2595088
用途：
本系列產品是一種機電轉換裝置，在直流24V的電液比例控制系統中與比例控制放大器配套使用，可平行替代進口用于多款液壓泵、液壓馬達。可任意方向安裝，電磁線圈絕緣等級為H級，可承受210bar壓力，防護等級IP67，IP69K，該型電磁鐵適用于工程環境。
主要技術參數
型號 | GP37-3-A |
適用環境溫度 (℃) | -20～+70 |
有效行程 (mm) | 2 |
全行程 (mm) | 2 |
建議使用行程范圍 (mm) | 0.5～1.5 |
額定吸力 (N) | 50 |
力滯環 (%) | ≤4 |
電流滯環 (%) | ≤3 |
重復精度 (%) | ≤2 |
電源電壓 (V) | 24 |
額定電流 (A) | 0.92 |
額定電阻20℃ (Ω) | 14.2 |
額定功率 (W) | 12 |

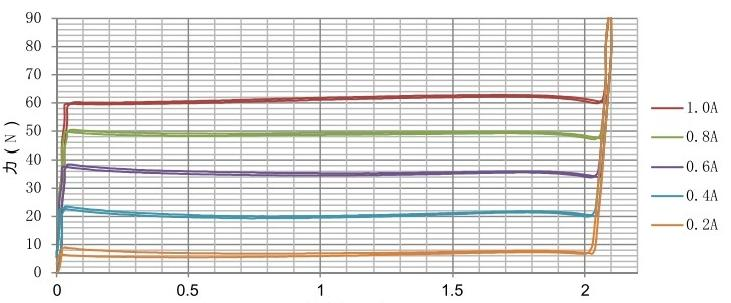

穩態行程-力特性曲線
24V 示例
位移
外形及安裝尺寸
產品外形

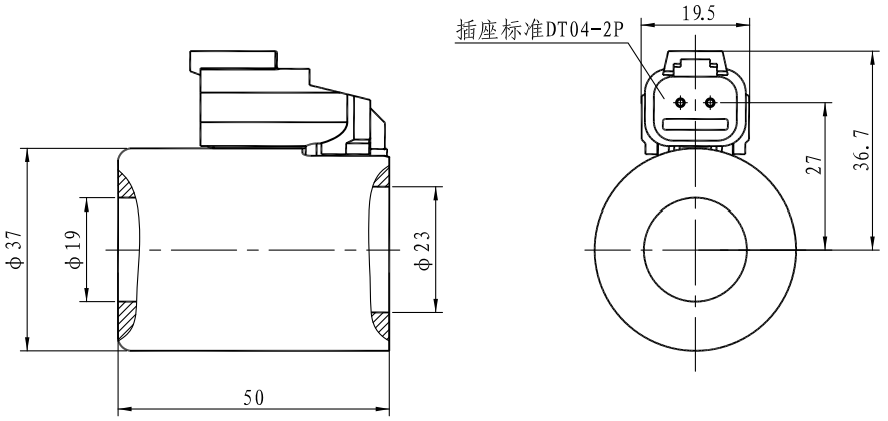

線圈外形

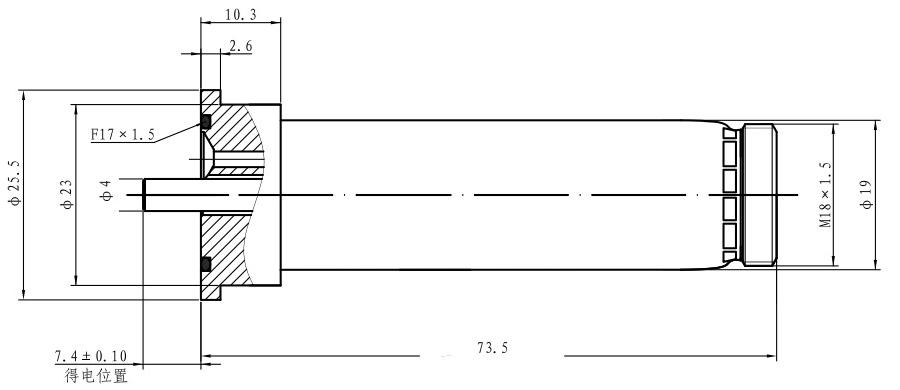

磁芯管外形
使用注意事項
● 電磁鐵插座標準：DT04-2P。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應用場合，請?jiān)儐?wèn)本公司。
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
